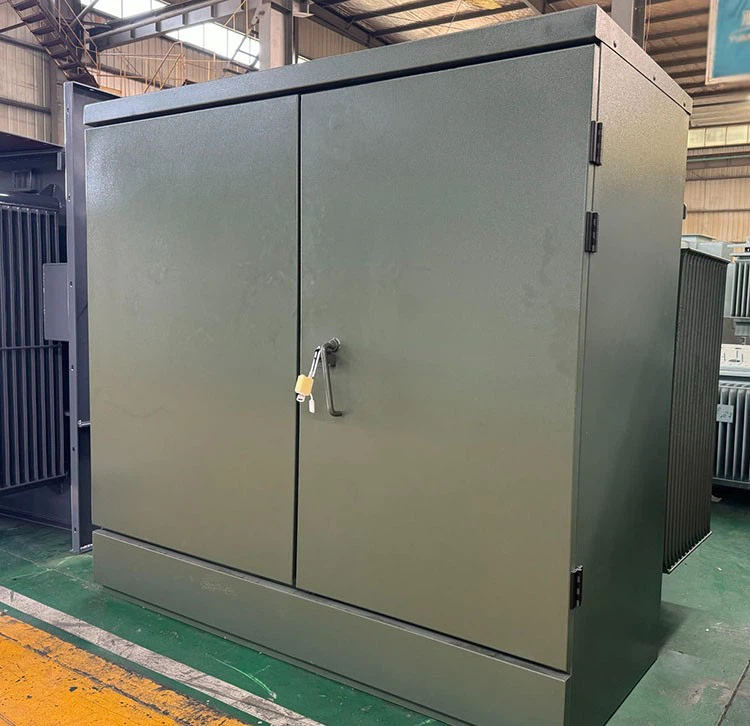

3-фазовый трансформатор, монтируемый на площадке, с контурным питанием
Преимущества и выгоды
Установка 3-фазного трансформатора, монтируемого на опоре, с петлевым питанием дает ряд преимуществ, таких как снижение потерь мощности при распределении, повышение надежности электроснабжения и более легкий доступ для обслуживания по сравнению с традиционными трансформаторами, монтируемыми на опоре.
Доступный запас
|
Номинальная мощность |
45кВА~6000кВА |
|
Номинальные значения первичного напряжения |
до 35кВ |
|
Номинальные значения вторичного напряжения |
до 24,94кВ |
|
Диапазон ответвлений высокого напряжения |
±2×2,5% или другие |
|
Тип подключения |
Дельта/Уай |
|
Обмоточный проводник |
Медь или алюминий |
|
ТИП |
Петлевая подача / Радиальная подача |
|
Конфигурация |
Живой фронт / мертвый фронт |
|
БИЛ |
30-150кВ |
|
Стандарты |
ANSI, IEEE, DOE, CSA, NEMA, UL |
|
Приложение |
Жилые районы, гостиницы, частные дома, парки, системы распределения |
|
Тип масла |
Минеральное масло или биоразлагаемое натуральное растительное масло, жидкость без ПХД |
|
Цвет отделки |
Белл-зеленый или по индивидуальному заказу |
|
Рейтинг корпуса |
Защищенный от атмосферных воздействий монтажный шкаф NEMA 3R, герметичный бак |
ОБЩИЙОСОБЕННОСТЬ
1. Система защиты с двумя предохранителями.
Наш трансформатор, оснащенный двойной системой защиты предохранителей, обеспечивает повышенную безопасность и надежность, а также байонетные предохранители с изолирующими перемычками для дополнительной безопасности.
2. Переключатель ответвлений на 5 позиций.
Наличие 5-позиционного переключателя ответвлений позволяет гибко регулировать уровни напряжения, оптимизируя производительность и эффективность в соответствии с меняющимися условиями нагрузки.
3. Терминал низкого напряжения с 6 отверстиями.
Наш трансформатор, разработанный для удобства и универсальности, оснащен клеммой низкого напряжения с 6 отверстиями, обеспечивающей простое и надежное подключение.
4. Разъемные изолированные разъемы высокого напряжения.
Благодаря разъемным изолированным высоковольтным разъемам наш трансформатор обеспечивает эффективное и надежное соединение, обеспечивая при этом максимальную безопасность при установке и обслуживании.
5. Паспортная табличка, внесенная в список UL
Наш трансформатор, имеющий паспортную табличку, внесенную в список UL, соответствует строгим стандартам качества и безопасности, что гарантирует его превосходную производительность и соответствие отраслевым нормам.
Параметры
В следующей таблице приведены стандартные параметры 3-фазного трансформатора, монтируемого на площадке, с контурным питанием. Если вам необходимы другие мощности и уровни напряжения, обращайтесь в компанию «ТРАНСПауэр» для получения точных технических параметров и предложений.
Мы предоставляем индивидуальные 3-фазовые трансформаторы, монтируемые на подставке, с петлевым питанием в соответствии с требованиями клиентов.
Ниже приведены характеристики ТОЛЬКО для справки.
|
Размеры трехфазных трансформаторов с площадкой для монтажа |
||||||
|
кВА |
Тип |
ВН |
ЛВ |
Вт (мм) |
Д (мм) |
Хм) |
|
75 |
радиальный |
25000Дельта |
480ГрдY/277 |
1280 |
1085 |
1085 |
|
150 |
петля |
14400v |
600ГрдY/347 |
1480 |
1250 |
1750 |
|
225 |
радиальный |
4160Дельта |
347ГрдY/600В |
1480 |
1295 |
1750 |
|
300 |
петля |
345000 |
208ГрдЙ/120 |
1500 |
1730 |
1850 |
|
500 |
петля |
1247Грды/7200В |
600Y/347 |
1447 |
1800 |
1750 |
|
750 |
радиальный |
24940ГрдY/14400 |
800ГрдY/462 |
1485 |
1730 |
1750 |
|
1,000 |
радиальный |
249400ДЕЛЬТА |
480V |
1730 |
1350 |
1850 |
|
1,250 |
петля |
25000V |
416V |
1730 |
1320 |
1920 |
|
1,500 |
петля |
4160ГРДИ/2400 |
600ГрдY/347 |
1730 |
1910 |
1965 |
|
1,500 |
петля |
34500ДЕЛЬТА |
480ГрдY/277 |
2220 |
2069 |
2065 |
|
1,750 |
петля |
13800Дельта |
480ГрдY/277 |
1730 |
2304 |
1900 |
|
2,000 |
радиальный |
4160ДЕЛЬТА |
415ГрдY/240 |
1730 |
1950 |
1810 |
|
2,500 |
петля |
25000ДЕЛЬТА |
600ГрдY/347 |
1730 |
2560 |
1960 |
|
2,550 |
петля |
12470ДЕЛЬТА |
415ГрдY/240 |
1730 |
2000 |
2200 |
|
2600 |
Петля |
34500ДЕЛЬТА |
416ГрдY/240 |
1730 |
1695 |
2290 |
|
3000 |
Петля |
27,600ДЕЛЬТА |
13,800ДЕЛЬТА |
1830 |
2360 |
2000 |
|
4000 |
петля |
27600Дельта |
600ГрдY/347 |
1900 |
2500 |
2010 |
|
5000 |
радиальный |
13,800ДЕЛЬТА |
4160GrdY/2400 |
1900 |
2735 |
2500 |
|
7000 |
петля |
27,600ДЕЛЬТА |
13,800ДЕЛЬТА |
2200 |
3030 |
2080 |
|
7500 |
петля |
249400ДЕЛЬТА |
4,16 кВ Уай |
2300 |
3200 |
2100 |
|
10000 |
петля |
24900ГрдY/14400 |
600V |
2800 |
3500 |
2560 |
Основные материалы
Тестирование и контроль качества
После изготовления каждой единицы 3-фазного трансформатора с петлевым питанием будут проводиться плановые испытания/FAT в соответствии с требованиями ANSI/IEEE C57.12.90 и C57.12.00. Отчет об испытаниях соответствует стандартам IEEE/CSA, а эффективность соответствует стандартам DOE 2016.
Тестирование маршрутизации на нашем заводе
Проверка сопротивления обмотки
Проверка сопротивления изоляции
Тест на ошибку коэффициента трансформации
Тест сопротивления короткого замыкания
Тест потери мощности (мощности) без нагрузки
Тест потери нагрузки (мощности)
Испытание на устойчивость к наведенному напряжению
Испытание на устойчивость к напряжению отдельного источника
Испытание на целостность давления
Мы предлагаем нашим клиентам как онлайн, так и оффлайн варианты контроля испытаний. Вы также можете выбрать третью сторону, такую как SGS, CSA или UL, для посещения завода Transpower во время проверочного тестирования, выполнения теста и получения отчета, который полностью соответствует стандартным требованиям. Кроме того, вы можете заказать онлайн-видеонаблюдение, чтобы наблюдать за процессом тестирования в режиме реального времени. Обеспечение прозрачности и доверия к процедурам тестирования.
Наше производственное и испытательное оборудование ежегодно проходит профессиональную калибровку.
3-фазные жидкостные трансформаторы, монтируемые на площадке Контур
Рисование
Наши посылки и доставки
Участок сборки и упаковки
После сборки, затем доставка в контейнере
Приложения
Наши трехфазные трансформаторы с площадкой для монтажа могут использоваться в различных приложениях различной сложности.
Часто задаваемые вопросы (FAQ)
