SCB13 Трехфазный силовой трансформатор сухого типа

Трехфазный силовой трансформатор сухого типа SCB13 разработан компанией TRANSpower ELECTRIICAL и полностью соответствует стандартам IEC и ANSI. Более чем десятилетний опыт работы без сбоев демонстрирует лидирующие позиции компании в области трансформаторных технологий. Эта серия трансформаторов обеспечивает стабильную и надежную поддержку электропитания для потребителей благодаря своему высокому КПД, энергосбережению, низким потерям и отличным электрическим характеристикам.

Описание продукции

Трехфазный силовой трансформатор сухого типа SCB13 — это высокоэффективное и энергосберегающее силовое оборудование, в котором используются передовые производственные процессы и материалы, позволяющие значительно снизить потребление энергии и выбросы углекислого газа во время работы. Его трехфазная конструкция обеспечивает баланс и стабильность передачи энергии, обеспечивая надежную поддержку электропитания для различных промышленных и коммерческих приложений.

Трансформатор имеет компактную и хорошо организованную внутреннюю структуру, что упрощает установку и обслуживание. Он оснащен высококачественными катушками и материалами сердечника, которые обеспечивают эффективное преобразование энергии с минимальными потерями. Кроме того, трансформатор оснащен современной системой охлаждения и технологией интеллектуального управления. Эти системы автоматически адаптируются к условиям нагрузки, помогая поддерживать бесперебойную и надежную работу оборудования в течение длительного времени.

Он широко используется на промышленных производственных линиях, в коммерческих комплексах, центрах обработки данных и в других случаях, когда требуется эффективное и энергосберегающее энергетическое оборудование. Трехфазные силовые трансформаторы сухого типа SCB13 стали незаменимым и важным оборудованием в современных энергосистемах благодаря своим превосходным эксплуатационным характеристикам и характеристикам защиты окружающей среды.

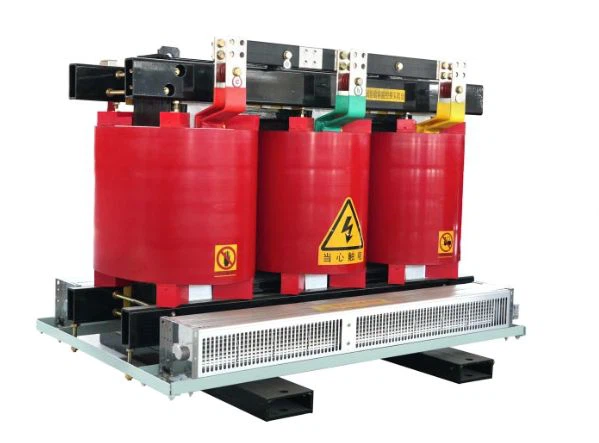

SCB13 Трехфазный силовой трансформатор сухого типа

Отраслевые атрибуты
Продукт	SCB13 Трехфазный силовой трансформатор сухого типа
Фаза	Три
Структура катушки	Тороидальный
Номер катушки	Двойная обмотка
Другие атрибуты
Место происхождения	Чжэцзян, Китай
Номер модели	Трехфазный силовой трансформатор сухого типа SCB13 (согласно требованиям заказчика)
Номинальная мощность	От 30кВА до 2500кВА
Высокое напряжение	6кВ и 38,5кВ
Низкое напряжение	0.4кВ
Частота	50/60 Гц
Стандартный	МЭК, ANSI, IEEE, CSA
Векторная группа	Дин11, Йин0
Материал	Алюминий/Медь
Приложение	Промышленные предприятия, центры обработки данных, жилые дома, больницы и коммерческие комплексы
Тип	Масляный трансформатор
Особенность	Не требуют обслуживания, подходят для установки внутри помещений, устойчивы к влаге и экологически безопасны из-за отсутствия масла.

product-778-644

SCB13 Трехфазный силовой трансформатор сухого типа pпараметры

В следующей таблице приведены стандартные параметры трехфазного силового трансформатора сухого типа SCB13. Если вам необходимы другие мощности и уровни напряжения, обращайтесь в компанию «ТРАНСПауэр» для получения точных технических параметров и предложений.

Ниже приведены характеристики ТОЛЬКО для справки.

ЕМКОСТЬ (кВА)	Коэффициент напряжения и диапазон ответвлений (кВ)		Символ подключения	13Тип потери (Вт)		Импеданс (%)	Ток холостого хода
ЕМКОСТЬ (кВА)	ВН	ЛВ	Символ подключения	Потери на холостом ходу (кВт)	Потеря полной нагрузки (кВт)	Импеданс (%)	Ток холостого хода
30	35 38.5 ±5% или ±2 x2.5%	0.4	Дин11 или Инь0	360	1220	6	2.8
50				450	1520		2.6
80				540	1930		2.2
100				630	2235		2
125				700	2590		1.8
160				790	3010		1.8
200				880	3565		1.6
250				990	4065		1.6
315				1175	4825		1.4
400				1375	5775		1.4
500				1620	7080		1.4
630				1860	8265		1.2
800				2160	9740		1.2
1000				2430	11210		1
1250				2835	13585		1
1600				3240	16530		0.8
2000				3825	19475		0.7
2500				4455	23370		0.7

info-794-586

Размеры и вес трехфазного силового трансформатора сухого типа 315 кВА, 13,2 кВ SCB13

Часто задаваемые вопросы (FAQ)

Вопрос: Что такое герметизированный трансформатор сухого типа?

О: Проще говоря, полностью герметизированный трансформатор сухого типа — это трансформатор, у которого сердечник и обмотки не погружены в изоляционное масло, а по способу охлаждения делятся на естественное воздушное охлаждение (АН) и принудительное воздушное охлаждение (AF). , а при естественном воздушном охлаждении трансформатор может работать непрерывно в течение длительного периода времени на номинальной мощности.

Вопрос: Сколько обмоток в сухом трансформаторе?

Ответ: Обмотки трансформатора — это катушки внутри трансформатора, которые потребляют и распределяют мощность внутри устройства. Трансформатор сухого типа обычно имеет две обмотки: одна потребляет мощность от источника, а другая передает эту мощность нагрузке.

Вопрос: Легко ли ломается эпоксидная смола?

Ответ: Хотя эпоксидная смола чрезвычайно устойчива к сколам, она не является неразрушимой и имеет некоторые недостатки, в частности устойчивость к УФ-излучению и сильным растворителям.

Вопрос: Почему бы не использовать эпоксидную смолу?

Ответ: Эпоксидные смолы и отвердители могут вызвать острый контактный дерматит. Дискомфорт может быть серьезным, но обычно проходит, когда прекращается воздействие раздражителя. Повторный контакт кожи со смолами и отвердителями также может привести к хроническому контактному дерматиту — состоянию, которое обычно протекает в легкой, но длительной форме.
